恒溫恒濕試驗箱說明書

使用注意事項

1、 在工作狀态當中，除非有絕對需要，請不要打開箱門，否則可能導緻以下不良後果：

（1） 高溫氣體沖出箱外，十分危險。

（2） 箱門外仍保持高溫，易造成燙傷。

2、 請注意本機确實安全接地，以免産生靜電感應。

3、 避免在10分鍾内連續開閉冷凍機組。

4、 如果箱内放置發熱試料時，試料電源控制請使用外加電源，嚴禁直接使用本機電源。

5、 電路斷路器，是提供本機測試品以及操作者的安全保護，故請定期檢查。

6、 絕對禁止試驗爆炸性、可燃性及高腐蝕性物質。

7、 請詳閱本機說明書後方可操作本機。

 适用範圍

本試驗箱适用于工業産品的性能可靠性實驗用。本試驗箱具有較大的溫度控制範圍，性能指标均達到國家标準GB2423.1－89 GB2423.2－89 GB2423.3－93的要求，适用于GB2423.1～4《電工電子産品的基本環境試驗規範》，《試驗A：低溫試驗方法》，《試驗B：高溫試驗方法》的産品進行高低溫試驗。

安裝場所

爲了便于箱體散熱及維護保養，安裝本設備的場所必須符合下列條件：

1、 與相鄰的牆壁或器物之間的距離，應當有圖1所示的空間。

2、 爲了穩定的發揮試驗箱的功能、性能，應選擇常年溫度爲15-25℃，相對濕度不大于85%的場所。

3、 安裝場所的環境溫度切忌急劇變化。

4、 應安裝在水平面上。

5、 應安裝在無直射陽光的場所。

6、 應安裝在通風良好的場所。

7、 應安裝在遠離可燃物、爆炸物及高溫發熱源的地方。

8、 應安裝在灰塵少的場所。

9、 盡可能地安裝在靠近供電電源的場所。

電氣安裝

1、 注意電源容量，切莫多台機器同時使用一處電源，以免産生壓降，影響機器性能，甚至引起故障停機，請使用專用回路。

2、 電源電壓的變動，請勿超過電壓的±5%（允許最大電壓爲±10%）

3、 若爲三相電源，請注意缺相保護。（若确定三相電源有電而本機未動作，則該機可能爲逆相，隻需将相鄰的兩電源線相互交換即可）

本機後部有接地端子，請接地。接地線必須妥善施工，按照電氣設備技術準則，第三種接地工程，接地電阻應保持在50Ω以下。

4、 如您将接地線接在水管上，水管必須是通地的金屬管。（并非所有的金屬管皆能有效的接地）

5、 請勿将接地線接在石油或瓦斯管上。

6、 測試品用的電源，請勿接與本機的電源，因爲本機已經規劃設計好，再加入其他負載，可能導緻負載過重。

7、 安裝是否有損傷配線、配管的可能。

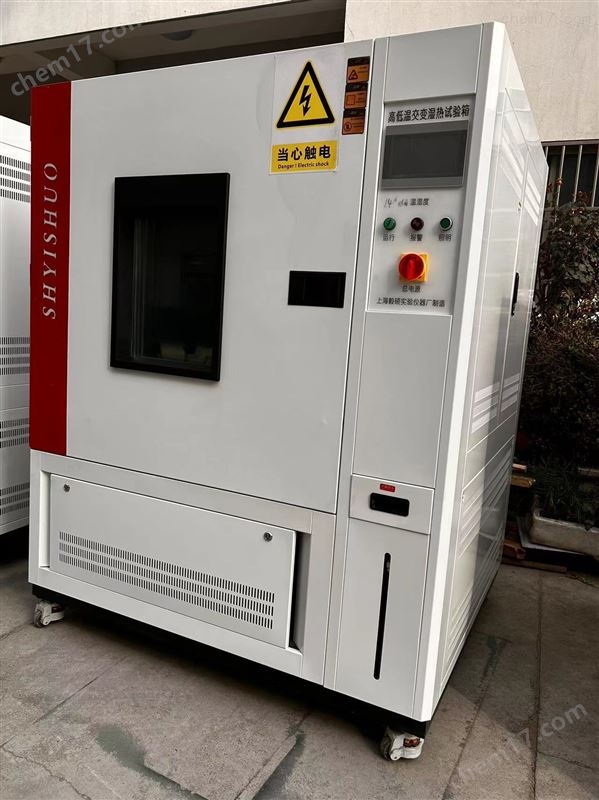

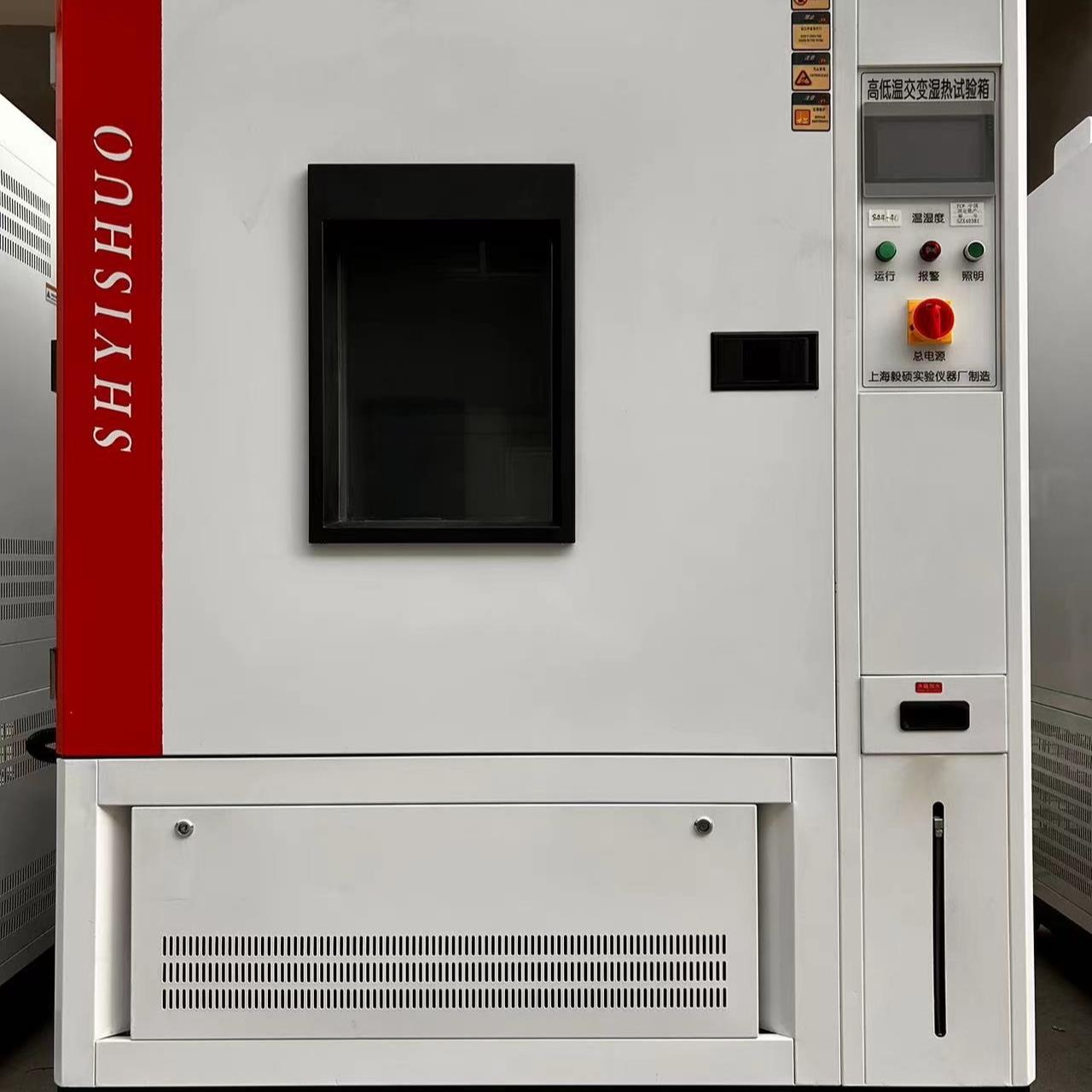

結構簡介

本試驗箱突破國内現有産品的設計思路，具有漂亮的外觀，理想的拼裝方式，緊湊的箱體結構，安裝使用極爲方便。

本試驗箱外殼采用冷軋鋼闆表面噴塑處理，線條流暢，美觀大方。内膽工作室采用不鏽鋼拉絲闆，表面平整、光亮，工作室後部備有鼓風風道，内安裝有加熱器、制冷蒸發器等部件，配有鼓風風機，使風道内冷熱空氣吹入工作室中，以保證工作室溫度要求。

本試驗箱制冷系統安裝于箱體下部，制冷機采用法國泰康全封閉壓縮機，安裝方便，性能可靠，噪音低。

保溫材料采用超細玻璃棉，保溫效果好。

本試驗箱設有兩道矽橡膠門封條，密封性能良好。

運轉前的檢查

1、輕輕關好門，然後用力按門把手，聽到“啪"的一聲門就關好了。

2、電源及接地線的确認電源是否依照規格妥善連接，并确實接地。

使用方法

1、接上電源，打開總電源開關。其他操作按相應開關。

2、按下電源開關，指示燈亮，将溫度、設定到所需求（按儀表上、下鍵，三秒後自動确認）。設置低溫時，需要打開“制冷"開關溫度超過50℃時壓縮機保護，避免高溫冷媒進入壓縮機，有效延長壓縮機使用壽命。

3、試驗停機後，應及時關閉電源，使試驗箱各個系統均爲靜止狀态。

注意事項

1、三相供電一定要确認接線正确，N線接零，箱體外殼爲接地保護。

   單相供電時必須箱體接地。

2、照明燈除必要時外，一律應關閉。

3、在低溫狀态下開啓大門後，在關閉時請勿撞擊，以防氣流沖擊玻璃門。

4、在做低溫前，應将工作室擦幹

5、冷凍機應避免在5分鍾之内連續做開      關      開的運轉動作。

6、試驗設備務必要進行良好接地。

7、試驗負載總質量。

8、試驗負載的總體積。

9、在垂直于主導風向的任何截面上，試驗負載截面面積之和應大于該處工作截面的三分之一。

10、本設備在電氣上出現自己無法排除之故障時，請與本廠聯系。

維修、保養、檢查（選擇）

爲了使本試驗箱長期保持正常工作狀态，作爲日常的維修保養檢查項目，如下所示，望能定期進行。

異常情況及對應措施

對于保護裝置的動作所産生的現象及處理措施，請參照以下各項情況處理。如處理有困難的時候，請與本廠聯系。

爲保證制冷系統安全可靠的運轉，延長壓縮機的使用壽命，請注意日常的維護保養。

1、壓縮機開機前：

（1） 檢查電源電壓、環境溫度是否在規定的範圍。

2、壓縮機運轉中：

（2） 壓縮機的吸氣、排氣壓力不要超過使用範圍，傾聽壓縮機的運轉聲音，除進氣閥片、排氣閥片有清晰的起澆聲音外，其它部件不應有敲擊聲。

（3） 發現滲漏應及時修理。
